Übung - Sicherheitseinrichtungen (SVP-Ausbildung)

Übungsunterlagen unter folgenden LINK abrufbar:
ftp://ftp.hlaysper.ac.at/umwelttechnologien_innovation_3jg/sicherheitseinrichtungen.pdf

Übung - Rohrleitung - Abflusssysteme

Übungsunterlagen unter folgenden LINK abrufbar:
ftp://ftp.hlaysper.ac.at/umwelttechnologien_innovation_3jg/uebung_abflusssystem.pdf

Übung Kompostieren

Übungsunterlagen unter folgenden LINK abrufbar:
ftp://ftp.hlaysper.ac.at/umwelttechnologien_innovation_3jg/uebung_kompost.PDF

Protokollvorlage für UTI

Als PDF-Datei:
ftp://ftp.hlaysper.ac.at/umwelttechnologien_innovation_3jg/protokollvorlage_UTI.PDF

Als Winword-Datei ab Version 2000:
ftp://ftp.hlaysper.ac.at/umwelttechnologien_innovation_3jg/protokollvorlage_UTI.DOC

Schredder - Holzverarbeitung

Schredder zur Erzeugung von Hackgut ...

sichtbarer Rotor mit den Schreddermessern ...

Steinmauer bei der Komposthalle - Teil 2

Steinmauer ist fertiggestellt!
Am 10. Juni 2011 wurde der Platz vor der Steinmauer geräumt und gewalzen. Die Steinmauer als Stützmauer ist somit fertig!
(Bilder zum Vergrößern einfach "anklicken!" / Fotos: Markus Ledl)

Steinmauer bei der Komposthalle - Teil 1

Nachdem die Stützmauer aus Schalungssteinen fertiggestellt wurde, begann man am 8. Juni 2011 mit der Errichtung einer Steinmauer, um den höheren Hangbereich (bis zu 5 Meter) zu sichern. Dafür wurden Steine mit einem Gewicht bis zu 1 Tonne, mit Hilfe eines 8 Tonnen Drehbaggers, verlegt. Am 9. Juni 2011 war die Mauer bereits fertig. Am höchsten Punkt wurde die Mauer etwa 3 Meter hoch.

Steine bis zu einer Tonne Gewicht wurden verarbeitet.
In Summe wurden etwa 70 Tonnen Steine für die Mauer benötigt.

8 Tonnen Drehbagger der Firma Laher aus Würnsdorf

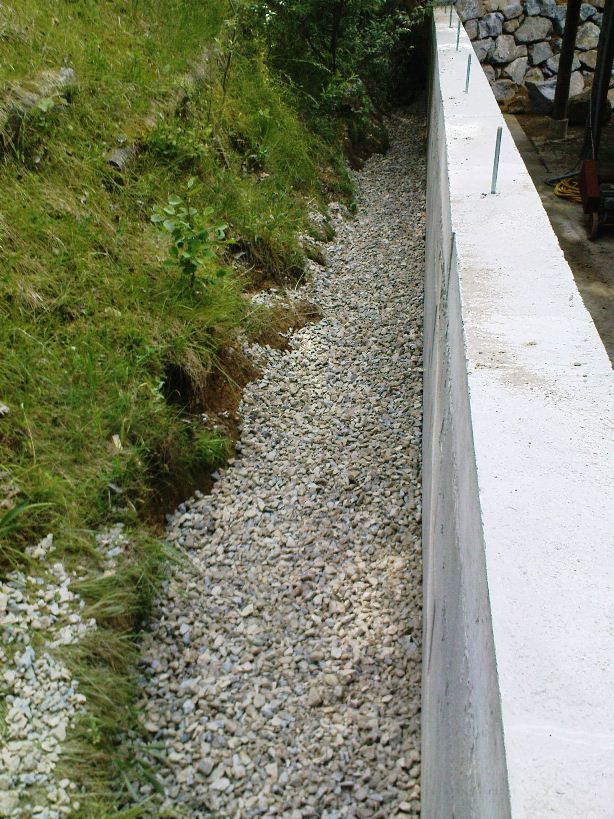

Auch die Stützmauer aus Schalungssteinen wurde mit einem 16/32 Bruch
hinterfüllt. Zusätzlich wurde eine Entwässerungsschlauch mit
100 mm Durchmesser in das Bruchbett eingelegt.

Überschüssiges Material wurde mit dem Gemeindetraktor
abtransportiert.

Die fertige Steinmauer ... Das überschüssige Material vor der Mauer
muss noch abtransportier werden.

Projekt "Arbeitstage" - 3. Jahrgang - 2011

Ein besonderes Merkmal unserer Ausbildung ist der praktische Projektunterricht. Alle 3. Klassen führten am Montag, 23. Mai 2011 und Dienstag, 24. Mai 2011 die so genannten "Arbeitstage" durch.
Eine Gruppe von etwa 25 SchülerInnen hatte an diesem beiden Tage die Aufgabe die Grünflächen (Wiesen) in unserem ÖKO-Park zu mähen und den Grünschnitt zu Kompostieren. Transportiert wurden der Wiesenschnitt mit unserem Traktor + Anhänger.

Hackgut, Wiesenschnitt, Grasschnitt, Küchenabfälle und Erde bilden die Materialien für unsere Kompostmieten.
Diese Mieten wurden von SchülerInnen des 3. Jahrganges unter Mithilfe von Prof. Ledl aufgesetzt.

Um den Verrotungsprozess zu beschleunigen werden die Mieten mit einem luftdurchlässigen Vlies abgedeckt
und zusätzliche mehrmals am Tag belüftet.

Auch die Betonschalung des Betonkranzes bei der Stützmauer konnte im Rahmen der "Arbeitstage"
abgebaut, gereinigt und wieder gelagert werden.



"Besonders freut mich der engagierte Einsatz unserer SchülerInnen bei diesen Projekttagen. Es ist gelungen die gesamten Wiesenflächen im ÖKO-Park zu mähen und zu Kompostieren", erklärt Prof. Ledl.

Bilder - Stützmauer - Teil 5

Am Donnestag, 19. Mai 2011 konnte von SchülerInnen der 2B Klasse im Rahmen des Verarbeitungstechnikunterrichtes mit Prof. Ledl der letzte Teil der Stützmauer betoniert werden.
Etwa 2,5 m³ Beton wurden gemischt und fachmännisch aufgebracht. Etwa 11,5 m³ Beton und 440 Stück Schalungssteine (25 cm Breite) benötigte man für die 25 Meter lange Mauer.

Max, Stefan, Gabriel, Thomas, Sebastian, Clemens und Patrik nach der erledigten Arbeit!
Eine fertige Mauerhöhe von 2,2 Meter bzw. 2,7 Meter wurde erreicht.

Mit dem Bagger hob man den  Beton hoch und von Thomas, Gabriel und Stefan
wurde dieser händisch eingefüllt.

Die fertige Mauer mit einem Betonkranz von 20 cm Höhe und 25 cm Breite, wo bereits Gewindestangen
für die Befestigung einer Holzkonstruktion einbetoniert wurden.

Bilder - Stützmauer - Teil 4

Wieder mit einer Gruppe der Klasse 2B konnte im Rahmen des Verarbeitungstechnikunterrichtes ein weiteres Stück der Stützmauer beim Kompostplatz hergestellt werden. Am Donnerstag, 12. Mai 2011 konnte bereits auf einer fertigen Höhe von 2,50 Meter bzw. 2,0 Meter ein Betonkranz, mit 20 cm Höhe aus Schalungstafeln, vorbereitet werden. Die Schalungsarbeiten wurden von Schulwart Hr. Temper mit Prof. Ledl bereits vorbereitet und mussten von den SchülerInnen nur noch fertiggestellt werden. (Bilder zum Vergrößern - einfach "anklicken"!)

Die letzten drei Schalsteinreihen und der Betonkranz wurden bis zu einer fertigen Höhe von 2,7 Meter und einer Länge von 5,5 Meter am 12. Mai 2011von den SchülerInnen ausbetoniert.

Mittels eines Großshredders wurde an diesem Tag auch das Hackgut für die Kompostierarbeiten hergestellt!

Gerald, Jenny, Simon, Celina und Tobias bei der Stützmauer. 2,7 Meter fertige Höhe auf einer Länge von 5,5 Meter. Die restliche Mauerlänge wird eine fertige Höhe von 2,2 Meter erreichen.

Die Schalung für den Betonkranz von 20 cm Höhe wurde hergestellt!

Die restlichen etwa 19 Meter der Stützmauer werden eine fertige Höhe von 2,2 Meter erreichen!

Der erste Abschnitt konnte wieder durch händisches "Betonmischen" am 12. Mai 2011 ausgefüllt werden.

Danke für die technische Unterstützung bei diversen Zusatzarbeiten bei Prof. Hahn und den restlichen SchülerInnen der 2B Klasse!

Bilder - Stützmauer - Teil 3

Am Donnerstag, 28. April 2011 konnte eine Gruppe der Klasse 2B im Rahmen des Verarbeitungstechnikunterrichtes mit Prof. Makus Ledl die Schalsteinstützmauer bis zu einer Höhe von 1,75 Meter (7 Reihen) mit Beton auffüllen.

3 m³ Beton wurden händisch gemischt. Im Bild Valentin, Maria, Rapfael und Tobias aus der 2B Klasse (2010/2011).

Die 5 fleißigen Betonierer der Klasse 2B; Maria, Rapfael, Valentin, Tobias und Simon!

Bilder - Schalungsteine Verlegung - 2. Teil

Am Montag, 11. April 2011 wurden im Rahmen des praktischen Umwelttechnologieunterrichtes mit einer Gruppe der 3A-Klasse Schalungsteine mit Beton befüllt. Auf einer Länge von 25 Meter bis zu einer Höhe von vier Reihen konnten die Betonsteine aufgefüllt werden. Etwa 3 m³ Beton mussten händisch mit einer Mischmaschine gemischt und eingefüllt werden.

Beton aus Betonschotter (0/16 mm) mit einem Zementverhältnis von 1 : 4 wurde hergestellt. Dies eintspricht einem Beton der Güteklasse B 225.

Auch die Eisenbewährung wurde von den SchülerInnen vorbereitet.

Auch die Vorbereitung eines Betonfundamentes für eine Mauer aus Wurfsteinen im Anschluss an die Schalsteinmauer konnte abgeschlossen werden.

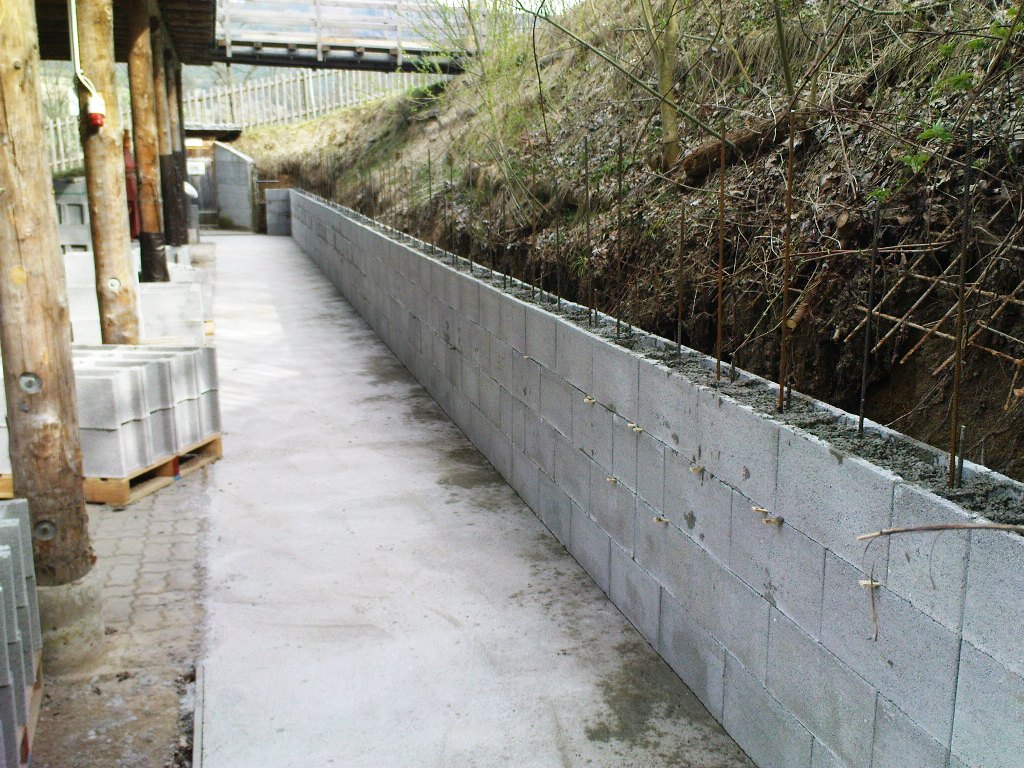

Eine Mauerhöhe von 1 Meter auf einer Länge 25 Meter ist bereits erreicht. Vier Reihen Schalungsteine mit 25 cm Höhe wurde dazu versetzt. Dies sind immerhin 210 Stück Schalungsteine mit einer Breite von 25 cm.
